Wo das INN-Verfahren zum Einsatz kommt

Das INN-Verfahren der BGN BuckupGeoNeutron GmbH ist vielseitig einsetzbar – von der Kampfmittelsondierung auf Baustellen und beim Tunnelvortrieb über archäologische Untersuchungen im Erdreich bis hin zur Sedimentanalyse in Binnengewässern und der Substanzprüfung von Gebäuden. Überall dort, wo präzise Messergebnisse entscheidend sind und herkömmliche Verfahren nicht ausreichen, bietet das INN-Verfahren eine zuverlässige, nicht-invasive Alternative.

Die vier Einsatzbereiche im Überblick:

Kampfmittel­sondierung im Feld

Tätigkeit

  • Suche nach chemischen Elementen in ortsunüblichen Mengen im Messbereich (Boden, Gebäude), die auf  Kampfmittel und / oder Altlasten hindeuten (z.B. Stickstoffgehalt > 10g pro Tonne)
  • Zusammenfassung aller Anomalien  in einer Auswertung, inkl. statistischer Bewertung von Kampfmitteln und / oder Altlasten

Wettbewerb

  • Magnetische und elektromagnetische Verfahren, welche nach magnetischen Gegenständen im Erdreich suchen

Vorteile

  • Bis min. 4 m und max. 10 m Tiefe (ortsabhängig) sind Messungen ohne Bohrungen von der (befestigten) Oberfläche aus möglich – dies spart unsere Zeit und Ihr Geld!
  • Ist hier eine Bombe oder ein Eisenträger im Boden vergraben? Das kann der Wettbewerb verfahrensbedingt nicht unterscheiden, wir schon!

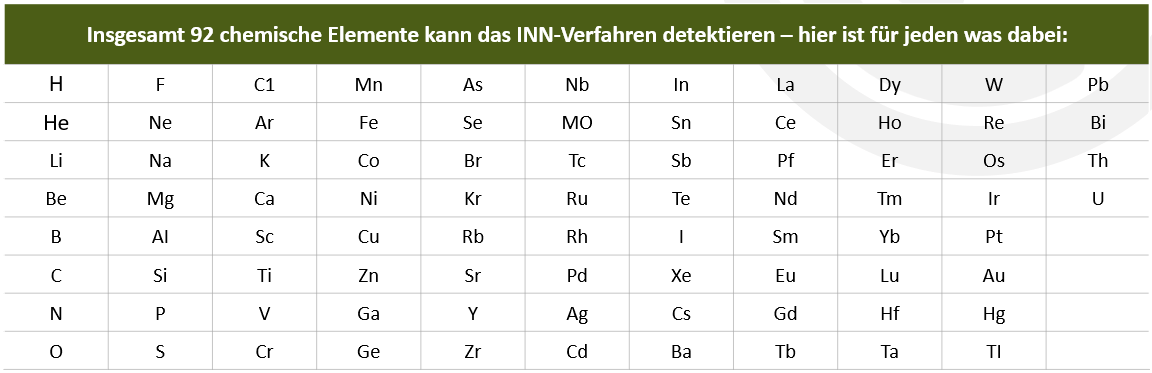

Chemische Elemente, die durch das INN-Verfahren detektiert werden können.

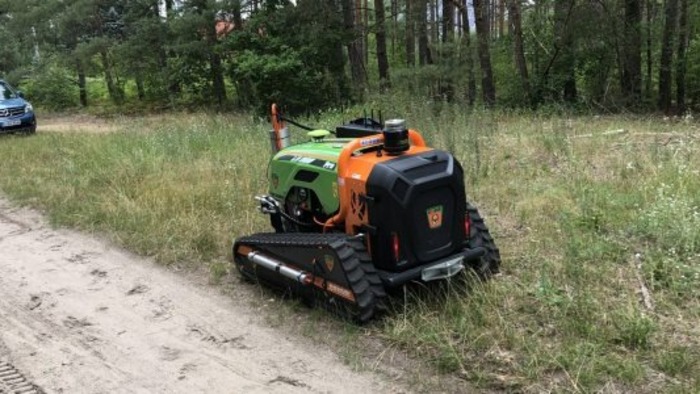

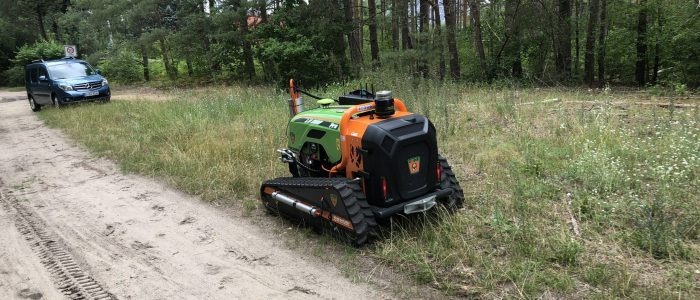

Oberflächensondierung

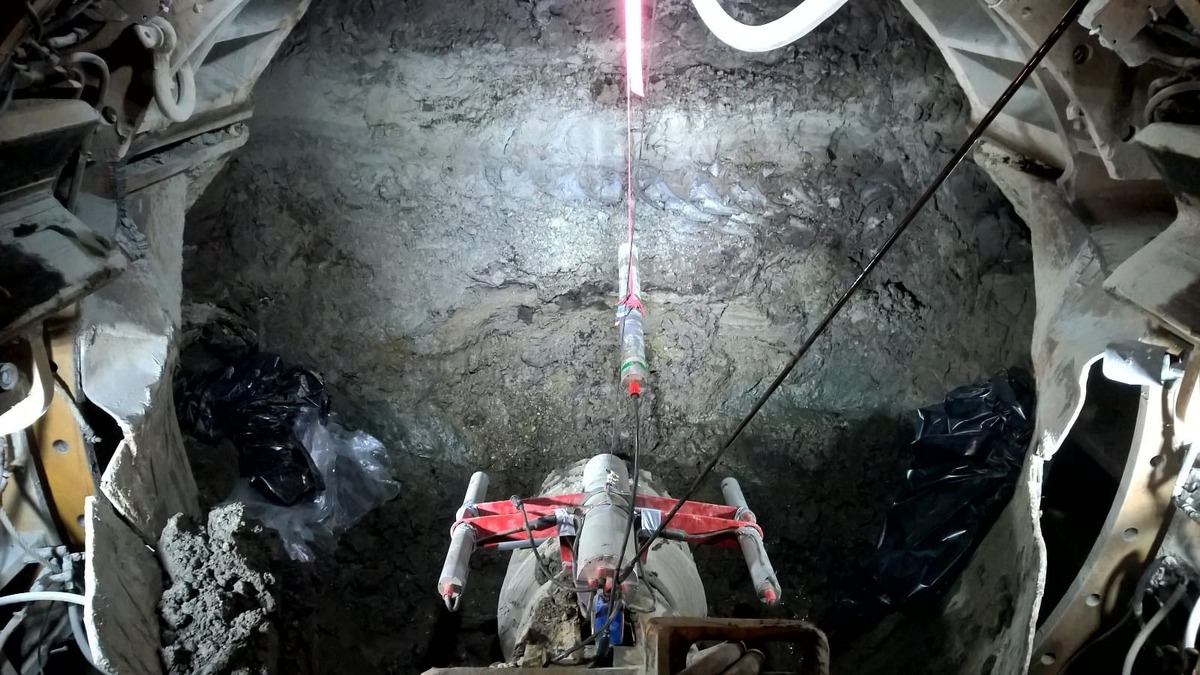

Tunnelbau-begleitende Sondierung

Expertise im Bereich Kampfmittelsondierung

Mehr als 10 Jahre Erfahrung

  • In diversen Projekten im Segment der Kampfmittelsondierung

2023

  • Erste erfolgreiche Umsetzung eines Projektes im Bereich tunnelbaubegleitende Kampfmittel­sondierung (Bauabschnittslänge betrug maximal 4 m)
  • Dies entspricht in etwa der Eindringtiefe des INN Messverfahrens in das wassergesättigte Gebirge (Statement der DMT GmbH & Co. KG / TÜV-Tochtergesellschaft)

Mehr als 100 Projekte

  • Mit erfolgreichem Abschluss im Sondierungsbereich. Diese erfolgten u.a. für Länder, Kommunen und für national sowie international tätige Großkonzerne

Archäologische Unter­suchungen

Tätigkeit

  • Suche nach Bodenauflockerungen (ehemalige Bauwerke haben eine von der Umgebung abweichende Bodendichte)
  • Suche nach chemischen Elementen in ortsunüblichen Mengen im Erdreich (z.B. Bronze deutet auf Funde aus der Bronzezeit hin), die z.B. auf Bauwerke hindeuten
  • Zusammenfassung aller Auffälligkeiten in einer Gesamtauswertung, inkl. Wahrscheinlichkeits­angabe

Wettbewerb

  • Geoelektrik/ Elektrische Widerstandsmessung
  • Elektromagnetische Reflexion / Georadar
  • Mikroseismik
  • Magnetik

Vorteile

  • 3-dimensionale Darstellung der Untersuchungsergebnisse
  • Systeminhärente Ergebnisplausibilisierung: Bodenauflockerung vs. chemische Elemente
  • Beste Kosten/Nutzen-Relation
  • Präzise Georeferenzierung

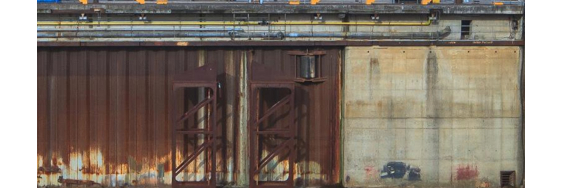

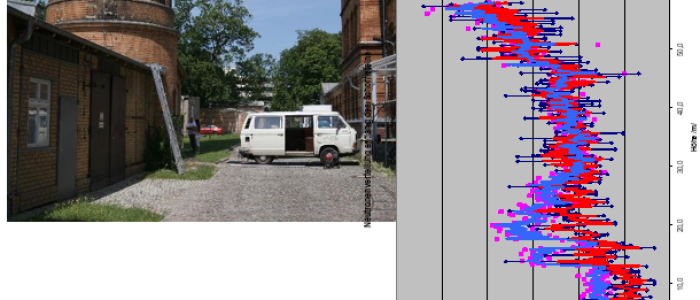

Untersuchung eines historischen Bauwerks/Schornsteins

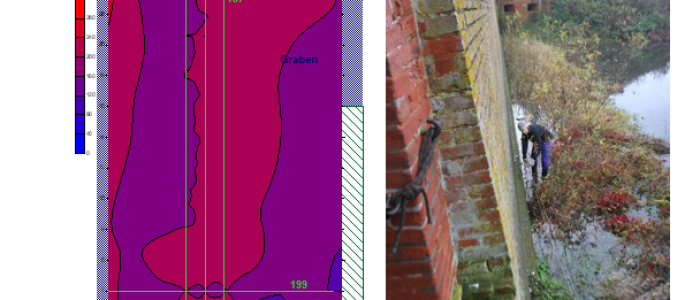

Vermessener Festungsgraben

Sediment­bestimmungen in Gewässern

Tätigkeit

  • Prüfung der Zusammensetzung und Dicke von Sediment-Schichten in Binnengewässern vom Flussbett/Seegrund aus bis max. 10 m tief ins Erdreich
  • Möglichkeit der Kombination mit anderen Verfahren

Wettbewerb

  • Echolot
  • Subprofiler
  • allg. akustische Verfahren
  • Multi-Elektroden-Anordnung

Vorteile

  • Bestimmung von Mineralien (Wettbewerber können „nur“ die Dichte sowie die Sediment-Übergänge bestimmen)
  • Überlagerndes Wasser hat lediglich einen untergeordneten Einfluss auf die Messergebnisse
  • Präzise Georeferenzierung

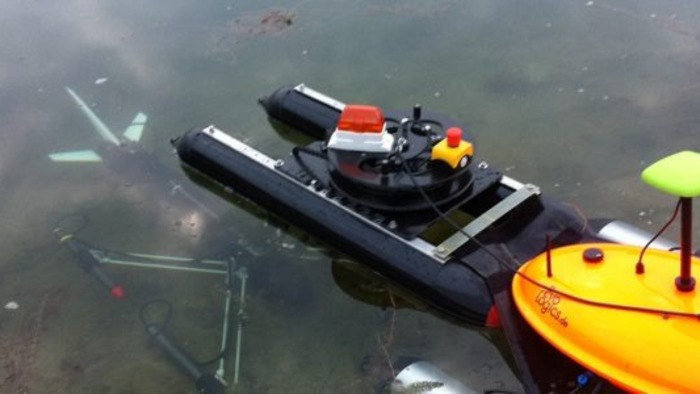

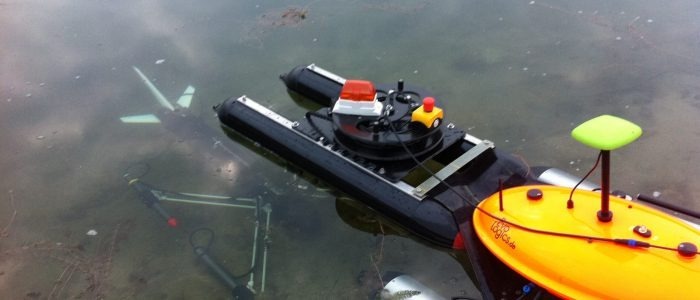

Hardware-Konstruktion für INN-FLUSS-Profilmessung

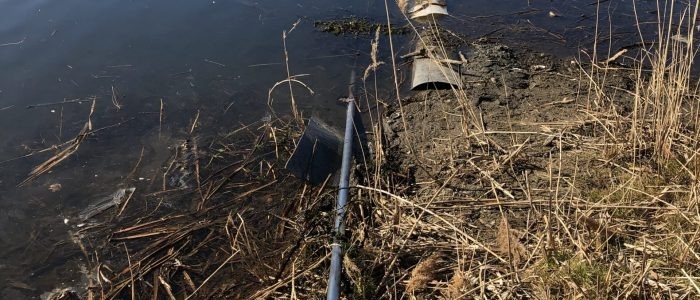

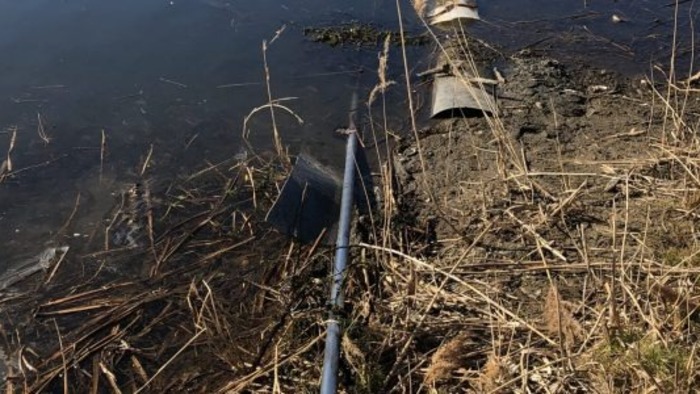

Hardware-Konstruktion für INN-SCHLEPP-Profilmessung

Gebäude-Substanz­untersuchung

Tätigkeit

  • Überprüfung der Luftmenge im Mauerwerk, auf Basis der Flugdauer der ausgestoßenen Neutronen
  • Hintergrund zur Luftmenge im Mauerwerk: je mehr Luft, desto mehr Löcher, desto höhere Porosität = Substanzmangel

Wettbewerb

  • Visuelle Analyse (Begehung des Gebäudes)
  • Feuchtigkeitsmessung mit Endoskop
  • Ultraschallmessung
  • Thermografie
  • Blower-Door-Test
  • Elektromagnetische Reflexion / GPR
  • Elektromagnetik

Vorteile

  • Mauerwerkszustand und Mauerwerks­zusammensetzung, z.B. zur Bestimmung der Tragfähigkeit, sind zeitgleich bestimmbar
  • Überlagerndes Wasser hat lediglich einen untergeordneten Einfluss auf die Messergebnisse
  • Präzise Georeferenzierung

Untersuchungsgegenstand

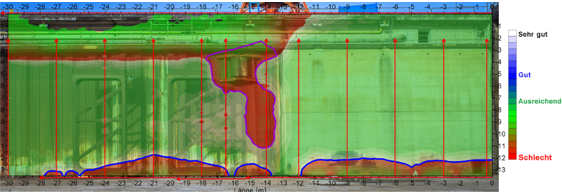

Untersuchungsergebnis

Sie möchten wissen, ob das INN-Verfahren für Ihr Vorhaben geeignet ist? Sprechen Sie uns an.
